Modulansicht
Wenn ein Moduleintrag im Baum selektiert wird, können auf der rechten Seite des Tools die unterschiedlichen Aspekte der Schnittstelle bearbeitet werden.

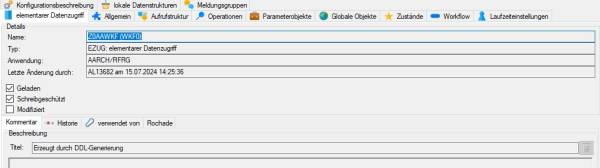

Solange für einen Bausteintyp kein anderer Tab gewählt wurde, wird der Tab entsprechend des Bausteintyps angezeigt, in der Abbildung „elementarer Datenzugriff“.
Dieser Tab enthält folgende Informationen:
- Name (in Klammern der Kurzname)
- Modultyp
- Anwendung und Stufe, in der sich das Modul befindet
- Datum der letztem Änderung laut Rochade
- Geladen – die Schnittstellendaten sind aus Rochade geladen. Eine Schnittstelle wird dann geladen, wenn sie explizit über das Menü geöffnet wurde oder das Modul in der Baumansicht selektiert wurde.
- Schreibgeschützt: Nur wenn der Bearbeiter die passende Berechtigung hat und das Modul sich in einer Edit-Stufe im Repository befindet, kann ein Modul ohne Schreibschutz geladen werden.
- Modifiziert – wenn in dem Tool Änderungen an der Schnittstelle vorgenommen und noch nicht gespeichert wurden, ist diese Checkbox angehakt.
In diesem Tab können - mit Ausnahme des Titels/Kommentars - keine Änderungen vorgenommen werden.
Darunter können in weiteren Tabs angezeigt werden:
- Titel und Kommentar zu dem Modul: Der Titel entspricht der Umschreibung des Moduls („Definition“ in Rochade). Der Kommentar kann hier erfasst oder verändert werden; dazu wird über den Button mit dem Word-Symbol ein Fenster mit Microsoft Word gestartet.
- Historie: Der Inhalt des Attributs „Fachliche Änderungshistorie“ aus dem Rochade Dokumenttyp DV_MODUL wird hier dargestellt. Bei Änderungen an Modulschnittstellen wird beim Speichern ein Dialog hochgebracht, in dem genau diese fachliche Änderungshistorie eingegeben werden kann. 1)
- Verwendet von: Der Verwendungsnachweis zeigt alle Dokumente, von denen aus auf das aktuell bearbeitete Modul verwiesen wird. Das können z. B. Dokumente vom Typ DV_KOMPONENTE (Komponenteneinheit) oder andere Bausteine sein. Wenn es sich um einen anderen Baustein handelt und dort angegeben wurde, mit welcher Operation das aktuell bearbeitete Modul aufgerufen werden kann, dann ist die Operation in der Spalte Zusätzliche Informationen aufgeführt.
- Rochade: Zeigt alle in Rochade zu dem Modul bekannten Attribute.
1)
Wenn in einem Speichervorgang mehr als ein geändertes Modul gespeichert wird, kann über die Option „Diesen Eintrag für alle Änderungen nutzen“ gesteuert werden, ob für jedes zu speichernde Modul eine eigene fachliche Änderungshistorie erfasst werden soll oder die hier erfasste Historie für alle zu speichernden Modulschnittstellen des selben Anwendungssystem gelten soll. Wird eine Schnittstelle aus einem anderen Anwendungssystem gespeichert, kommt der Dialog auf jeden Fall erneut, unabhängig von der gewählten Option.
