Werkzeugpalette:
Menü: Optionen→Format
ControlEdge bietet Ihnen die Möglichkeit, für die Darstellung von Steuerungsteilen - d.h. die Größe und den Abstand der Konstrukte voneinander - die Einstellung zu wählen, die für Ihren Bildschirm und das bearbeitete Steuerungsteil am übersichtlichsten ist.
Optionen:
Bei dieser Einstellung können Sie die Darstellung vergrößern oder verkleinern, wobei die Proportionen der Konstrukte erhalten bleiben. Der größtmögliche Skalierungsfaktor beträgt 400, der kleinstmögliche 25. Der Wert für die normale Konstruktgröße beträgt 100.
Bei einem Wert von 400 werden die Symbole um das Vierfache der normalen Größe vergrößert, bei einem Wert von 25 werden sie auf ein Viertel der normalen Größe verkleinert.
Bei der freidefinierten Einstellung können Sie Höhe, Breite, und Abstand der Konstrukte selbst bestimmen. Die Grundwerte sind:
Höhe 40 Breite 52 Abstand 8
Diese Grundwerte können Sie auf das maximal Vierfache vergrößern (d.h. 160/208/32), oder bis auf minimal ein Viertel verkleinern (d.h. 10/13/2). Die Kombination der Werte bleibt dabei Ihnen überlassen.

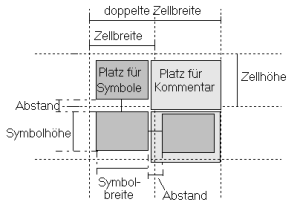

Folgende Darstellung soll die Wirkung der Angaben verdeutlichen:
Doppelte Zellbreite wird automatisch verwendet, wenn die Option Kommentare einblenden gewählt ist. Um bei Bedarf mehr Platz für Kommentare zu schaffen, vergrößern Sie am besten den Abstand zwischen den Symbolen.
Die Dauerstellung wird skaliert, d.h. die Propertionen der Konstrukte entsprechen dem Standard.
Bei der Größe der Konstrukte ist ControlEdge allerdings auch an die oben beschriebene Einschränkung gebunden: minimal ein Viertel, maximal das Vierfache des Grundwerts. Steuerungsteile, die auch bei minimaler Einstellung nicht in das Fenster passen, werden trotzdem nicht weiter verkleinert, sondern mit Bildlaufleisten versehen.
Diese Einstellung entspricht der Einstellung »Gesamtgraphik an die Fenstergröße anpassen«, jedoch nur für den markierten Teil eines Moduls.
Die Auswahl ist nur aktiv, wenn ein Teil des Steuerungsteils markiert ist; andernfalls ist sie abgeblendet.
