Ansicht Ressourcen

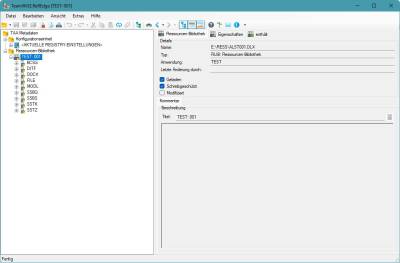

Die Abbildung zeigt eine geöffnete Ressourcen-Dlx Test: 001 und ihre Einträge auf der obersten Ebene. Der Aufbau der Ansicht entspricht dem aller Werkzeuge, welche auf dem TeamWiSE-Framework aufbauen. Auf der linken Seite befindet sich eine Baumstruktur, welche sich, in diesem Falle, zusammensetzt aus Ordnern und Ressourcen-Einträgen. Auf der rechten Seite sind die Details zu dem jeweils selektierten Eintrag zu sehen. Es gibt einen Wurzelordner „TAA Metadaten“. Die Detailansicht dieses Ordners zeigt einen Überblick über die geladenen Ressourcen-Dlx und die geladenen Config-Units. Wird eine Ressourcen-Dlx in der Liste selektiert, so sind weitere Details in der so genannten Voransicht im unteren Teil auf der rechten Seite zu sehen. Über den Link kann direkt in die Ansicht dieser Ressourcen-Dlx verzweigt werden.
Die Selektion des Ordnereintrags „Ressourcen-Bibliothek“ zeigt eine ähnliche Ansicht wie die zuvor beschriebene, mit dem Unterschied, dass hier keine Auflistung der Config-Unit zu sehen ist.
Unterhalb dieser Ordner kommen die Baumeinträge, welche eine Ressourcen-Dlx repräsentieren.
Auf der rechten Seite des Baumes sind die Details zu der Ressourcen-Dlx zu sehen. Die Tabs „Kommentar“, „Historie“ und „verwendet von“ in dieser Ansicht haben derzeit keine Funktion.
Oftmals wird ein Anwendungsentwickler über diese Ansicht einer Modulschnittstelle in die Betrachtung der Ressourcen einsteigen. Von diesem Punkt aus kann dann in Ansichten navigiert werden, welche in anderen Ressourcen-Dlx zu finden sind, als das Modul, welches für den Einstieg gewählt wurde. Wenn z. B. aus der Modulschnittstelle heraus ein Parameterobjekt und die diesem zugrunde liegenden Datenelelemente betrachtet werden sollen, dann ist hierfür ein Wechsel zwischen der projektspezifischen Dlx und der zentralen Ressourcen-Dlx (Parameter, Datenstruktur etc.) erforderlich.
Der Benutzer kann einstellen, in welcher Reihenfolge andere Dlx nach der gewünschten Ressource durchsucht werden sollen (Menu Extras):
- Querverweise in Komponentensuchpfad für Anwendung suchen:
Das Werkzeug durchsucht die Dlx, die für die Anwendung als AddOnApps angegeben sind, und verzweigt zum ersten gefundenen Treffer.
- Querverweise in gesamter Konfigurationseinheit suchen:
Das Werkzeug durchsucht sämtliche in der Config-Unit enthaltenen Dlx nach der ge-wünschten Ressource. Der Benutzer kann einstellen, wie sich ReflEdge verhalten soll, wenn mehrere pas-sende Ressourcen gefunden werden: entweder zur ersten gefundenen Ressource verzweigen, oder alle Treffer zur Auswahl anzeigen. Die Suche über die gesamte Konfigurationseinheit kann u.U. zeitaufwändig sein.
- Querverweise zuerst in allen bereits geladenen Bibliotheken suchen:
Das Werkzeug prüft, ob die gesuchte Ressource bereits in eine der im Werkzeug geöffneten Ressourcen gefunden werden kann. Wenn dies der Fall ist, wird die gesuchte Ressource im Baum selektiert und die Details dazu dargestellt.
Wenn die Ressource in den bereits geladenen Ressourcen nicht gefunden werden kann, so fragt das Werkzeug beim Anwender nach, ob anhand der oben beschriebenen Einstellungen weiter gesucht werden soll.
