In der Entscheidungstabelle wird festgelegt, welche Aktionen unter welchen Bedingungen ausgeführt werden sollen.

Die Angabe, welche Aktion unter welchen Bedingungen ausgeführt werden soll, erfolgt über die Regeln.

Zusätzlich ist es möglich, über eine Moduliteration zu bestimmen, dass Bedingungen und Aktionen in einer Schleife ausgewertet und auzgeführt werden sollen.

Bestandteile/Komponenten der Entscheidungstabelle sind Bedingungen, Aktionen, Regeln und ggf. Moduliterationen. Deren Bereiche sind in der nachstehenden Abbildung jeweils farbig unteerlegt bzw. bei Regeln farbig umrandet.

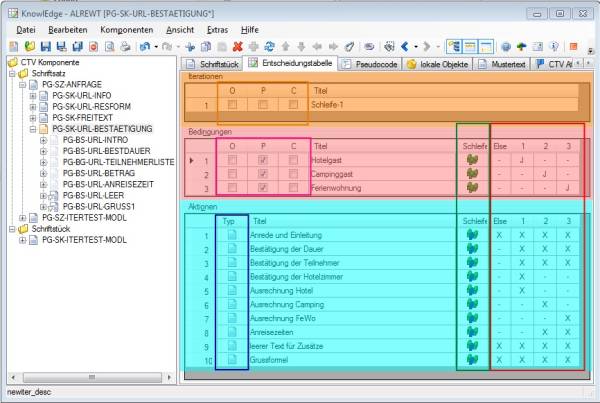

Die in der folgenden Darstellung gezeigten Spalten sind die Spalten, die standardmäßig eingeblendet werden und nicht vom Benutzer ausgeblendet werden können. Jeweils in der Bereichsfarbe umrandet sind die speziellen Spalten für den betreffenden Bereich. Abb. 1: Bereiche der Entscheidungstabelle

Beschreibung der Bereiche (nach Farbe):

• Rosa unterlegt: Bedingungen
• Blau unterlegt: Aktionen
• Gelb unterlegt: Moduliterationen
• Rot umrandet: Regeln
• Grün umrandet: Schleifenangaben; diese Spalte wird nur eingeblendet, wenn eine Moduliteration definiert ist.

Allen Bereichen gemeinsam ist die Spalte Titel: Hier kann für die Bedingung, Aktion oder Iteration eine einzeilige Umschreibung eingegeben werden. Wird nichts eingegeben, wird der Titel aus dem Inhalt abgeleitet (Titel des aufgerufenen Bausteins, oder Anfang des Pseudocodes, oder Name der Schleife).

Die Ansicht (Darstellung und Einteilung, Spaltenauswahl) kann über verschiedene Optionen angepasst werden.

Sie können Bedingungen und Aktionen nach oben oder unten verschieben, in dem Sie die betreffenden Bedingungen bzw. Aktionen selektieren und anschließend

• den entsprechenden Knopf in der Toolbar betätigen, oder
• Bedingung nach oben/unten verschieben im Kontextmenü wählen, oder
• nach oben/unten im Menü Komponenten wählen.

Sie können Regeln nach links oder rechts verschieben, in dem Sie die betreffenden Regeln selektieren und anschließend

• den entsprechenden Knopf in der Toolbar betätigen, oder
• nach links/rechts verschieben im Kontextmenü wählen, oder
• nach links/rechts im Menü Komponenten wählen.

Die ELSE-Regel kann nicht verschoben werden.

Um Bedingungen, Aktionen, Iterationen oder Regeln zu entfernen, selektieren sie diese zuerst, und

• drücken Sie Löschen in der Toolbar, oder
• drücken Sie die Lösch-Taste (ENTF, DEL), oder
• wählen Sie … löschen im Kontextmenü, oder
• wählen Sie … löschen im entsprechenden Untermenü des Menü Komponenten.

Überprüfen Sie nach dem Löschen von Bedingungen und Aktionen, ob noch alle Regeln benötigt werden, und passen Sie diese falls notwendig an.

→ Hinzufügen von

• Bedingung,
• Aktion,
• Iteraton,
• Regel.

Um Bestandteile der Entscheidungstabelle zu kopieren, selektieren Sie diese und

• drücken Sie Strg+C, oder
• betätigen Sie die Kopieren-Knopf in der Toolbar, oder
• wählen Sie Kopieren im Menü Bearbeiten, oder
• wählen Sie … kopieren im Kontextmenü.

Die Aktionen, Bedingungen, Regeln oder Iterationen werden so kopiert, dass sie in dieselbe oder eine andere Entscheidungstabelle wieder eingefügt werden können. Die Kopie ist nicht als Text anzeigbar.

Um Bestandteile der Entscheidungstabelle zu kopieren, selektieren Sie diese und

• drücken Sie Strg+X, oder
• betätigen Sie die Ausschneiden-Knopf in der Toolbar, oder
• wählen Sie „Ausschneiden“ im Menü Bearbeiten, oder
• wählen Sie „… ausschneiden“ im Kontextmenü.

Die betreffenden Komponenten werden in die Zwischenablage kopiert und aus der Entscheidungstabelle entfernt.

Um Bestandteile der Entscheidungstabelle zu aus der Zwischenablage in die aktuelle Entscheidungstabelle zu übernehmen,

• drücken Sie Strg+V, oder
• betätigen Sie die Einfügen-Knopf in der Toolbar, oder
• wählen Sie Einfügen im Menü Bearbeiten, oder
• wählen Sie … einfügen im Kontextmenü.

Es ist möglich, die Entscheidungstabelle nach Strings zu durchsuchen, die im Titel von Bedingungen, Aktionen oder Iterationen benutzt werden.

Bei Aufrufaktionen wird hierbei auch immer der Name des aufgerufenen Bausteins berücksichtigt.

Um die zu suchende Zeichenfolge einzugeben, wählen Sie

• Suche in Entscheidungstabelle im Menü Bearbeiten oder im Kontextmenü, oder drücken Sie STRG+F.

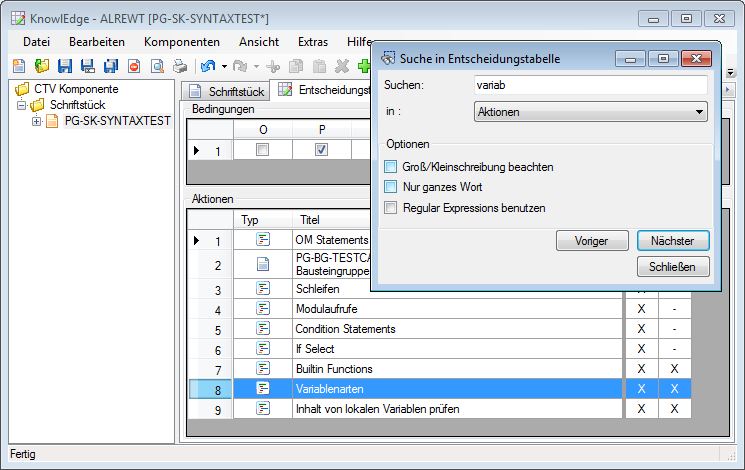

Abb. 2: Suchen in Entscheidungstabelle

In dem Suchdialog

1. geben Sie die zu suchende Zeichenfolge ein, und
2. legen Sie fest, in welchen Teilen der Entscheidungstabelle gesucht werden soll;
3. außerdem entscheiden Sie, ob Groß/Kleinschreibung berücksichtigt werden soll, und ob nur ganze Worte gesucht werden sollen.

Die Option „Regular Expressions benutzen“ ist zur Zeit nicht unterstützt.

KnowlEdge sucht noch während der Eingabe nach dem ersten Treffer und selektiert diesen in der Entscheidungstabelle. Über die Schaltflächen voriger und nächster können Sie ggf. zu weiteren Treffern springen.

Nach dem Schließen des Suchdialogs können Sie weiterhin über Bearbeiten→Suche in Entscheidungstabelle→Nächster Treffer bzw. voriger Treffer oder die Tastenkombination ALT+F3 bzw.ALT+UMSCHLT+F3 zu dem nächsten/vorigen Treffer springen.

→ Analyse
→ Situationsanalyse

Kurze, allgemeine Beschreibung der Entscheidungstabellentechnik
